Lub tshuab faib fais fab 8-txoj kev yog ib qho khoom siv RF/microwave passive uas ua haujlwm tau zoo heev uas tsim tshwj xeeb rau kev faib cov teeb liab ntau txoj kev. Nws muaj peev xwm faib fais fab zoo heev, tsis tshua muaj kev poob qis, thiab kev cais tawm siab, ua rau nws tsim nyog rau kev sib txuas lus thiab kev sim ib puag ncig. Nws cov yam ntxwv thiab kev siv yog raws li nram no:
Cov yam ntxwv:
1. Kev faib hluav taws xob siab: Sib npaug faib 1 lub teeb liab nkag mus rau hauv 8 qhov tso zis nrog qhov poob ntawm -9dB (8-txoj kev sib npaug), xyuas kom meej tias cov teeb liab xa tau zoo.
2. Kev poob qis ntawm kev ntxig: Siv cov ntaub ntawv dielectric siab-Q los txo qhov poob zog.
3. Kev rho tawm siab: Ua kom tsis txhob muaj teeb liab sib txuas ntawm cov chaw nres nkoj tso zis, ua kom lub cev ruaj khov.
Cov ntawv thov:
1. Cov txheej txheem sib txuas lus wireless
5G chaw nres tsheb: Faib cov teeb liab RF rau ntau lub antenna units, txhawb nqa MIMO technology.
Cov kab ke kav hlau txais xov faib tawm (DAS): Nthuav dav cov teeb liab thiab txhim kho kev nkag mus rau ntau tus neeg siv.
2. Cov tshuab satellite thiab radar
Phased array radar: Faib cov teeb liab oscillator hauv zos mus rau ntau lub TR modules kom ntseeg tau tias qhov tseeb ntawm lub beam pointing.
Chaw nres tsheb hauv av satellite: Kev faib tawm cov teeb liab ntawm ntau txoj kab ke kom txhim kho cov ntaub ntawv xa mus.
3. Kev kuaj thiab kev ntsuas
Cov cuab yeej ntsuas network ntau qhov chaw nres nkoj: Synchronously calibrates ntau yam khoom siv hauv qab kev sim (DUTs) los txhim kho kev ua haujlwm ntawm kev sim.
Kev kuaj EMC: Ua kom ntau lub antennas ua haujlwm tib lub sijhawm kom ua kom nrawm dua kev kuaj kev tiv thaiv kab mob.
4. Kev tshaj tawm thiab cov khoom siv hluav taws xob tub rog
Cov txheej txheem xa xov xwm: Faib cov cim rau ntau lub pub kom txo qhov kev pheej hmoo ntawm kev ua tsis tiav ib qho.
Kev tiv thaiv hluav taws xob (ECM): Ua kom muaj kev sib kis ntawm ntau txoj kev sib koom ua ke.
Qualwave Inc. muab kev pabcuam broadband thiab kev ntseeg siab heev8-txoj kev faib hluav taws xob / sib txuasnrog rau kev them nqi zaus los ntawm DC mus rau 67GHz.
Tsab xov xwm no qhia txog 8-txoj kev faib hluav taws xob nrog kev them zaus ntawm 0.5 ~ 8GHz.
1. Cov yam ntxwv hluav taws xob
Zaus: 0.5 ~ 8GHz
Kev Poob Ntxig * 1: 3.0dB siab tshaj. (SMA)
3.8dB siab tshaj. (N)
Cov tswv yim VSWR: 1.5 max.
Tso zis VSWR: 1.3 max.
Kev rho tawm: 18dB feeb.
Qhov sib npaug ntawm qhov siab: ± 0.4dB hom.
Qhov Sib Npaug Theem: ± 5 ° hom.
Kev cuam tshuam: 50Ω
Fais fab @SUM Chaw nres nkoj: 30W max. raws li divider
2W max. ua combiner
[1] Tsis suav nrog qhov poob theoretical 9dB.
2. Cov Khoom Siv Kho Tshuab
Kev Teeb: 4-Φ2.8mm los ntawm qhov (SMA)
6-Φ4.2mm los ntawm qhov (N)
3. Ib puag ncig
Kub Ua Haujlwm: -45 ~ + 85 ℃

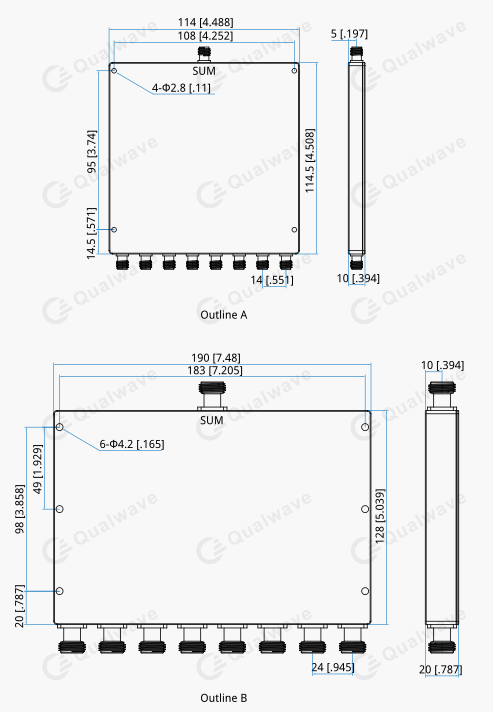

4. Cov Duab Qhia Txog
Chav: mm [hauv]
Kev kam rau siab: ± 0.5 hli [± 0.02 nti]
5. Yuav Ua Li Cas Thiaj Txiav Txim Tau
QPD8-500-8000-30-Y
Y: Hom txuas
Cov cai rau kev muab lub npe rau tus connector:
S - SMA Poj Niam (Qhia A)
N - N Poj Niam (Qauv B)
Piv txwv li: Yuav kom tau txais 8-txoj kev faib fais fab, 0.5~8GHz, 30W, N poj niam, qhia meej QPD8-500-8000-30-N.
Yog tias koj xav tau cov khoom no, thov koj hu rau peb. Peb zoo siab muab cov ntaub ntawv tseem ceeb ntxiv.
